Heeft u een betrouwbare, systematische manier nodig om veelvoorkomende problemen met FPV-drones op te lossen? Met 11 jaar fabriekservaring lossen we frequente fouten op in energiesystemen, videotransmissie en sensoren om de diagnose van de hoofdoorzaak- te versnellen en de- aftersaleskosten te verlagen.
1. De drone kan niet worden ingeschakeld (stroom-gerelateerde storing)
Kernlogica voor het oplossen van problemen: Verifieer laag voor laag vanaf de voedingzijde tot de signaalzijde.
1.1 Batterij- en voedingssysteem
• Controleer de accuspanning (meet met een multimeter om er zeker van te zijn dat de spanning groter is dan of gelijk is aan 90% van de nominale spanning, bijvoorbeeld groter dan of gelijk aan 10 V voor een accu van 11,1 V) om schade aan de ESC door geforceerd opstarten onder lage spanning te voorkomen.
• Reinig de oxidelaag op de batterijinterface (veeg deze af met wattenstaafjes met watervrije alcohol), sluit de -stekker opnieuw aan om een "klik"-vergrendeling te garanderen; als het een XT60-interface is, controleer dan of de positieve en negatieve polen zijn verwisseld.
• Test de back-upbatterij: sluit het probleem van veroudering van een enkele batterij uit. Sommige gebruikers ervaren een verhoogde interne weerstand als gevolg van langdurige opslag, waardoor vervanging door een gezonde batterij nodig is.
1.2 Elektronische gouverneur en vluchtcontrolesysteem
• Controleer of de voedingsdraden van de ESC (Electronic Speed Controller) los zitten, vooral bij de 4-kanaals ESC's van drones met meerdere rotors, en meet de uitgangsspanning één voor één (deze moet consistent zijn met de batterijspanning).
• Sluit- de "kalibratiejumper" op de vluchtcontroller kort (zie de handleiding van de vluchtcontroller) en kalibreer de gyroscoop en accelerometer opnieuw om systeemvergrendeling veroorzaakt door abnormale sensorgegevens te voorkomen.
1.3 Carrosseriebedrading en schakelaars
• Concentreer u op het controleren van de hoofdstroomkabel (de dikke draad van de accu naar de ESC) op interne breuken, vooral het veel voorkomende probleem met "slijtage van de kabelboom na een crash" bij FPV-drones. Gebruik voor het testen de continuïteitsmodus van een multimeter.
• Vervang de aan/uit-schakelaar: Als de contacten geoxideerd zijn of de interne veer kapot gaat, waardoor slecht contact ontstaat, wordt aanbevolen deze direct te vervangen door een schakelaar met dezelfde specificatie (bijv. SPST-microschakelaar).
2. Verlies van verbinding tijdens de vlucht (signaal-gerelateerde storing)
Kernlogica voor het oplossen van problemen: Eind-tot-eindoptimalisatie van signaalbron tot ontvanger
2.1 Frequentie-interferentie en protocolinstellingen

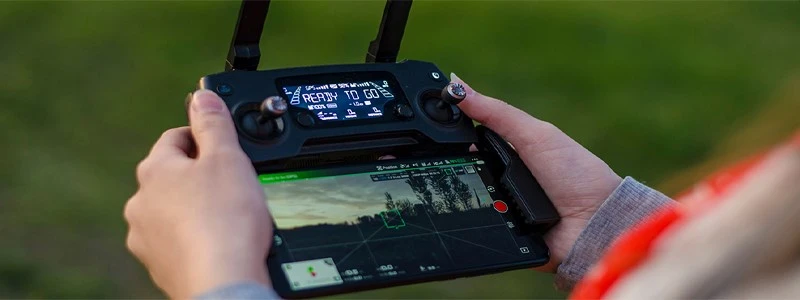

• Het communicatieprotocol omschakelen tussen de afstandsbediening en de bril: van de standaard DSM2 naar ELRS (Extended Long Range System), dat langere transmissieafstanden en betere anti-interferentiemogelijkheden ondersteunt, waardoor dit de reguliere keuze is in de FPV-gemeenschap.
• Vermijd dichtbevolkte gebieden op de 2,4GHz-band (bijvoorbeeld winkelcentra, woonwijken) en schakel over naar specifieke sub-kanalen op de 5,8GHz-band (bijvoorbeeld 5832MHz) om co-kanaalinterferentie met andere drones te verminderen.
2.2 Antenne- en hardware-indeling
• Controleer of de antenne volledig in de SMA-poort van de videozender (VTX) is gestoken. Als het een opvouwbare antenne is, zorg er dan voor dat deze volledig is uitgeschoven; als de antenne kapot is, vervang deze dan onmiddellijk door een antenne met dezelfde specificaties (bijv. IPEX-naar-SMA-adapter + omnidirectionele antenne).
• Pas de VTX-installatiepositie aan: Plaats de VTX niet in de buurt van motoren of batterijen (hoge temperaturen kunnen de levensduur van de zender verkorten). Het wordt aanbevolen om het op de bovenkant van het frame te installeren of op een plek ver van het voedingssysteem.
2.3.Omgevingsfactoren en vluchtstrategieën
• Wanneer u vliegt in gebieden die dichtbevolkt zijn met metalen constructies (zoals parkeerterreinen of tunnels), kan de signaalverzwakking groter zijn dan 30%. Het is noodzakelijk om de vlieghoogte te verkleinen (dicht bij de grond vliegen om het "multipath-effect" te gebruiken voor signaalreflectie) of de vliegradius te verkleinen.
• Schakel de functie "Low Battery Return" in: Stel een drempelwaarde voor de batterijspanning in (bijvoorbeeld 10,5 V voor een batterij van 11,1 V) om automatisch terugkeren te activeren en verlies van controle te voorkomen.
3. Abnormale vlieghouding (besturingsfout)
Kernlogica voor het oplossen van problemen: foutopsporing in een gesloten-lus, van sensorkalibratie tot mechanische balans
3.1 Kalibratie van de vluchtbesturing en reset van parameters
• Voer '3D-kalibratie' uit: houd de drone in de lucht, houd de kalibratieknop 10 seconden ingedrukt, wacht tot de vluchtcontroller de melding 'Kalibratie voltooid' geeft en upload vervolgens -de parameters opnieuw naar de vluchtcontroller.
• Fabrieksinstellingen herstellen: Als de kalibratie mislukt, gebruik dan de Betaflight/INAV-configurator om de PID-parameters terug te zetten naar de standaardwaarden en pas ze vervolgens geleidelijk aan op basis van de vluchtprestaties (geef prioriteit aan het afstemmen van de D-term om oscillaties te onderdrukken, en pas vervolgens de-P-term nauwkeurig af om de reactiesnelheid te verbeteren).
3.2 Balans van mes en aandrijfsysteem
• Inspectie van het afstemmen van de bladen: Zorg ervoor dat het model en de staat van alle vier de bladen identiek zijn (de T200-propellers moeten bijvoorbeeld allemaal worden vervangen door nieuwe) om gieren te voorkomen die wordt veroorzaakt door aerodynamische verschillen tussen nieuwe en oude bladen.
• Dynamische balanstest: gebruik een bladbalancer (of een eenvoudige "V--vormige standaard") om elk blad afzonderlijk te testen. Als een mes een aanzienlijke onbalans vertoont, corrigeer dit dan door balansstickers (0,1-0,3 mm dik) aan de basis van het mes te bevestigen.
3. 3Optimalisatie van mechanische structuur en schokabsorptie
• Controleer het aanhaalmoment van de rekschroeven: Gebruik een momentsleutel om de motormontage- en cardanische schroeven vast te draaien tot de standaardwaarde (bijv. 0,5-0,8 N·m voor M3-schroeven) om te voorkomen dat trillingen worden overgedragen op de vluchtcontroller als gevolg van het losraken.
• Vervang TPU-dempingscomponenten: Als het frame 3D-geprinte TPU gebruikt voor demping, controleer dan op veroudering of verharding (oppervlaktescheuren of verminderde elasticiteit) en vervang ze onmiddellijk door siliconen dempingskussens.

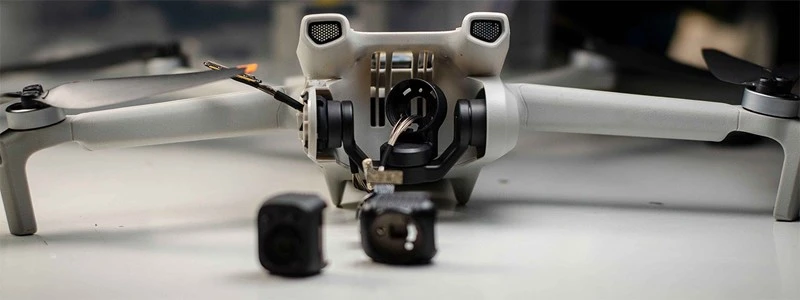

4. Abnormale cameraweergave (video-gerelateerde storing)
Kernlogica voor probleemoplossing: stap-voor-stap reparatie, van signaaloverdracht tot hardwarevervanging
4.1 Basisinspectie van videolinks
• Controleer de coaxkabelverbinding: Zorg ervoor dat de coaxkabel (bijv. BNC-connector) tussen de camera en VTX goed is aangesloten. Als de interne koperen kern kapot is (vaak na een crash), vervang dan de coaxkabel (de merken Caddx of RunCam worden aanbevolen).
• VTX-vermogen aanpassen: Test in een open ruimte, verhoog het VTX-vermogen van 25 mW naar 200 mW. Als de videofeed wordt hersteld, geeft dit aan dat het oorspronkelijke vermogen onvoldoende is om de huidige vliegafstand af te leggen.
4.2Lens en optisch systeem
• De lenscoating reinigen: Gebruik professioneel lenspapier (vermijd gewone tissues om krassen op de coating te voorkomen) om de lens schoon te vegen en condens, vingerafdrukken of vuil veroorzaakt door schokken te verwijderen.
• Controleer de lensstabilisatie: Als de beelden een "jello-effect" vertonen (vervorming van objecten tijdens snelle bewegingen), pas dan de vastheid van de dempingsschroeven van de cardanische ophanging aan (met de klok mee om trillingen te verminderen, tegen de klok in om de flexibiliteit te vergroten).
4.3 Ultieme hardwareprobleemoplossing
• Vervangingstest: verwissel de camera en VTX naar een andere functionele drone. Als het probleem zich opnieuw voordoet, betekent dit dat de originele camera beschadigd is (controleer of de CCD/CMOS-sensor is doorgebrand); als het probleem verdwijnt, is de originele VTX defect (inspecteer de zenderchip of voedingsmodule).
5. Motorische afwijking (stroom-gerelateerde storing)
Kernlogica voor het oplossen van problemen: diepgaande diagnose- van elektrische verbindingen tot mechanische structuren
5.1De elektronische regelaar is aangesloten op de motor.
• ESC-uitvoer meten: terwijl het vliegtuig op de grond staat, duwt u de gashendel naar 50% en gebruikt u een multimeter om de drie-fase-uitvoer van de ESC te meten die overeenkomt met de motor (moet de wisselspanning zijn, oplopend met de gasklep). Als er geen uitvoer is, is de ESC beschadigd.
• Controleer de Hall-sensor van de motor: Inspecteer bij borstelmotoren of de Hall-draden gebroken zijn; voor borstelloze motoren meet u de spoelweerstand (de drie-faseweerstand moet consistent zijn, met een afwijking van minder dan of gelijk aan 5%).
5.2 Mechanische motorschade
• Detectie van asbuiging: Nadat u de motor hebt verwijderd, draait u de rotor handmatig. Als er enig vastzittend of wrijvingsgeluid hoorbaar is, betekent dit dat de motoras verbogen is en dat de motor vervangen moet worden (spelers kunnen problemen met het buigen van de as niet zelf repareren).
• Lagerslijtage: Als de motor tijdens bedrijf een "ritselend" geluid maakt, duidt dit op onvoldoende smering of slijtage van de interne lagers. Om het vet te vervangen is demontage vereist (vet op lithium-basis wordt aanbevolen vanwege de hoge- temperatuurbestendigheid en sterke hechting).
5.3 Compatibiliteit aandrijflijnsysteem
• ESC en motor KV-waarde matchen: Zorg ervoor dat de continue stroom van de ESC groter is dan of gelijk is aan de maximale bedrijfsstroom van de motor (bijvoorbeeld een 1200KV motor gecombineerd met een 30A ESC) om ESC-oververhittingsbeveiliging als gevolg van overbelasting te voorkomen.
• Ontladingssnelheid van de batterij: Controleer of de C--waarde van de batterij voldoet aan de vereisten van de motor (een 10.000mAh 25C batterij met een maximale ontlaadstroom van 250A moet bijvoorbeeld overeenkomen met een motorsysteem van 4×1000W).
Veel storingen in de FPV-drones lijken misschien ingewikkeld, maar de meeste kunnen worden opgelost door middel van systematische probleemoplossing. We hopen dat deze gids u waardevolle inzichten biedt.
